| WMモジュール評価キット |
本評価キットはＫＤＤＩ通信モジュール（WM-M200，WM-M210,WM-M300,WM-M320）の動作確認をＰＣで即行うことが可能です。
パッケージ名 |
対応通信モジュール |
ハードウェアについて |
ソフトウェアについて |
| KSDK2 |
WM-M200
,WM-M210
※WM-M300
※WM-M320
（※右記参照） |
WM-M300,WM-M320モジュールの基本動作確認は可能です。
WM-M300,WM-M320から（※）新規に追加された信号線の評価は出来ません。評価されたい場合は、WM-M300,WM-M320用サブ基板を別途ご購入してください。
（※）WM-M300/320用サブ基板機能を参照してください。 |
WM-M300,WM-M320から増えたコマンドには対応しておりません。
下記よりダウンロードすることができます。 |
| KSDK3 |
WM-M200
WM-M300
WM-M320 |
WM-M200を動作させることはできますが、WM-M210を動作させることはできません。WM-M210を動作させたい場合はWM-M210用サブ基板を別途ご購入してください。 |
WM-M300,WM-M320から増えたコマンドに対応しております。
下記よりダウンロードすることができます。 |
|
| |
 基本機能

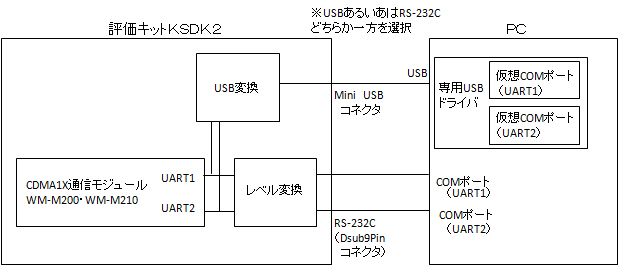

 USBポート：USBで通信モジュールのUART1，UART2をＰＣのCOMポートに割りつけることが可能です。
シリアルポートD-SUB９ピンメス ２ポート
電源：USBあるいはACアダプタから供給
マイク、スピーカ端子／Ｌｉｎｅ入力出力端子
電源自動起動、手動起動
通信モジュールの電源起動シーケンスをPIC動作（Ｃ言語ソース）で確認できます。
無償の付属ソフトウェアが添付されてます。（Windws7・WindowsXP・WindowsVISTA用） |
| |
|
|
|
| |
ダウンロード カタログ |

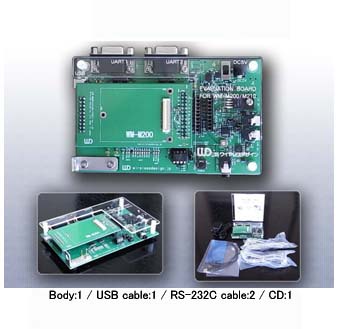

パッケージ内容
・本体 1台
・ACアダプタ 1個
・ＣＤ（UART1/UART2テスター）
・USBケーブル 1本
・RS-232Cケーブル 2本
|
 |
| |
|
 |
 |
|
| KSDK2・CＤファイルのダウンロード ※ダウンロードにはＩＤ登録が必要です。（無料） |
|
| アプリケーションソフトウェア |
UART1テスター
UART2テスター |
|
| マニュアル |
コマンドテスト用ソフトウェア説明書
ユーザーズマニュアルハードウェア編 |
|
| 商品添付ＣＤ |
CDイメージ ver1.3
評価キットに添付されているＣＤイメージ（上記ファイルも含まれます。）
回路図・部品表・PICデータ（ソース） |
|
| |
|
|
| KSDK3・ＣＤファイルのダウンロード ※ダウンロードにはＩＤ登録が必要です。（無料） |
|
| アプリケーションソフトウェア |
UART1テスター
UART2テスター |
|
| マニュアル |
コマンドテスト用ソフトウェア説明書
ユーザーズマニュアルハードウェア編
WM-M300,320用サブ基板機能 |
|
| 商品添付ＣＤ |
CDイメージ ver1.0
評価キットに添付されているＣＤイメージ（上記ファイルも含まれます。）
回路図・部品表・PICデータ（ソース） |
|
| |
|
|
| KSDK2,KSDK3・CD共通ファイルのダウンロード ※ダウンロードにはＩＤ登録が必要です。（無料） |
|
| マニュアル |
変換ケーブル（アンテナ−モジュール間コネクタ変換）取り付け方法 |
|
| ＵＳＢドライバ |
インストールマニュアル
ドライバー（Windows XP/VISTA用） |
|
| |
| |
